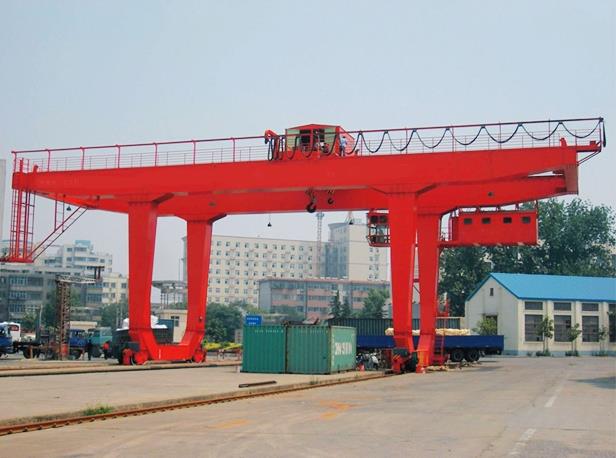

U סוג חדש עיצוב Movable 80 Ton Rail רכוב Gantry מנוף

U סוג חדש עיצוב Movable 80 טון הרכבה רכוב Gantry מנוף

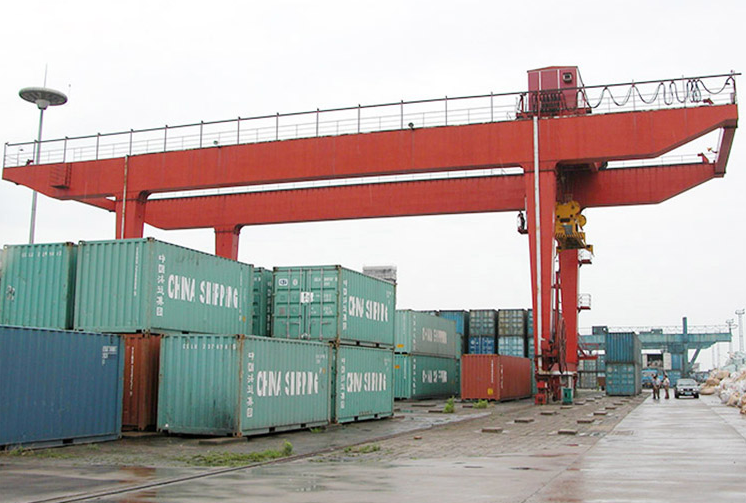

סוג U הרכבת רכוב Gantry מנוף 10-50T הוא תוכנן במיוחד עבור מיכל אינטנסיבי לערום בשל האוטומציה שלה ואת הצורך פחות מצויד חלקי ההשעיה שונים. העגורן משלב אמינות מקסימלית ובטיחות עם יעילות תפעולית גבוהה, חיים ארוכים ועלויות תחזוקה נמוכות - המביאות לעלות הכוללת הכוללת.

מבנה המוצר עבורך!

1. הקורה העיקרית של מנוף gantry

2. outrigger של מנוף gantry

להיות מרותך של לוחות פלדה עם חור חלת דבש, מחובר על ידי כוח גבוהה דיוק הבריח. יש הזזה הרכבת עבור עגלה לנסוע העליון הקורה אשר קבוע על הקפיצה על ידי מתח גבוה דיוק בורג. א. מורכב מנקודת הקפצה נוקשה וגמישות גמישה, כל נקודות החיבור מחוברות על ידי בורג מתח גבוה

.ב הסולם משמש את המפעיל להיכנס למונית או להגיע כננת

c. כאשר טווח> 30m, יש צורך רגל גמישה כדי להפחית את הדחף לרוחב של עגלה אל המעקה כאשר הקורה מרים חומרים.

3. מנגנון נסיעה של מנוף Gantry

4. עגלה עם מנוף של מנוף גאנטרי

א. מורכב של תיבת הילוך הילוך תיבת גלגלים פסיבית

.ב תיבת ההילוכים הנהיגה מספקת כוח לביצוע המסע של העגורן. מה ההבדל בין תיבת הילוכים הילוך תיבת גלגלים פסיבית היא כי תיבת גלגל פסיבי חסר מבנה שידור כגון דינמו, מפחית וזוג ציוד חשוף.

עגלה הם התאספו עם מנוע, בלם מפחיתה, עגלה מסגרת, תוף וו, גלגלת, כיסוי גשם וחלקים אחרים. הוא כולל מנגנון הרמה ומנגנון חוצה. העגלה מעוצבת בקפידה בהתאם ליישום ולסביבת העבודה.

5. בקתת מנוף גנטרי

6. מערכת חשמל של מנוף gantry

א. חלון זכוכית יכול להפוך את המפעיל לצפות סקירה כללית את כל תנאי העבודה מותקן הקדמי ואת שני הצדדים של המונית

.ב כקבוצה של קבינט עצמאי, קבוע מחוץ למונית מחובר על ידי כבל בקרה ותחנת הצמדה אשר מוגדר במונית. א. מנוע הרמה, מנוע נסיעה ארוך מנוע כוח הידראולי כלולים. המערכת החשמל כולו נשלט על ידי PLC (בקר לוגיקה לתכנות).

.ב שני מצבי פעולה: בקתה ושלט רחוק.

c. רכיבים חשמליים הם המותג העליון של חלקים חשמליים כגון: סימנס, שניידר, וכו '. או הדרישה שלך.

7. פלטפורמה של מנוף Gantry

8. הודעה על פליס:

הפלטפורמה מותקנת על מנת לשמור על העגורן, ושומר המגן מתווסף כדי להגן על בטיחות העובדים חוט חבלים של עגלה צריך להיבדק באופן קבוע השתנה בזמן אם יש חוטים שבור 10%, לשחרר חוטים ללבוש למטה.
