קיבולת עד 16 טון יחיד קורת תקורה עגורן - חדשות

קיבולת עד 16 טון יחיד עגול תקורה עגור

- May 03, 2018 -

מידע בסיסי

שם: קיבולת עד 16 טון יחיד קורת עגורן מעל

דגם NO: LD

גובה הרמה: עד 20 מטר

קבוצה: A3-A5

שיטת בקרה: תלוי / אלחוטי

יישום: שימוש בניה, שימוש בסדנה, שימוש שטח מינרלי

סוג קלע: חבל חוט

מקור חשמל: חשמל

סוג העברה: גלגל

התקנה: התאספו

מגדל מנוף סוג: מעליות מנוף נסיעה

אריזה: תיבת עץ

מפרט: קיבולת: 2-10T, טווח: 5-30M

מקור: Henan, China

תיאור מוצר

חלק 1: תיאור

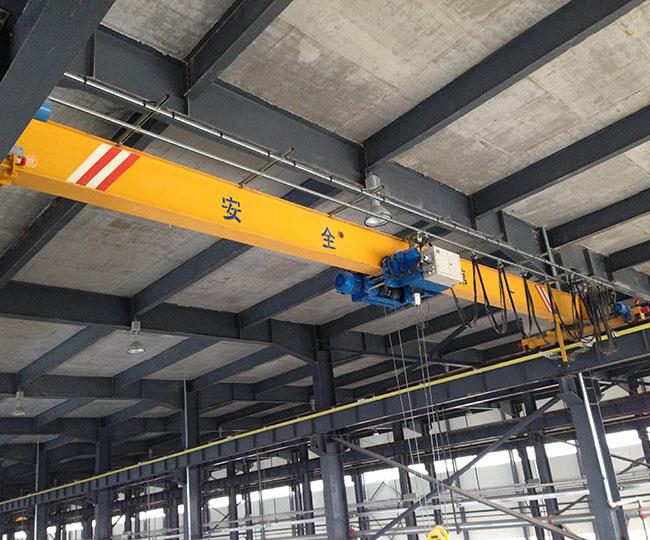

LD סוג אחד עגורים העליון עגול בדרך כלל מורכבים בנייה קורת יחיד. אלה יכולים להיות בנויים עם קורות פלדה או יותר נוקשה ריתוך סוג קופסה סוג. יחיד עגורים מנופים אופייני יותר כאשר הרמת קיבולת פחות מ 20T. LD יחיד קורות מנופים מנופים נמצאים בשימוש נרחב בתחום התעשייה שלנו. הוא מוחל על מפעל פלדה, Hydropower הצמח, מחסן, סדנה, קו הייצור, חנות תחזוקה, חומר תחבורה, ציוד הרכבה חנות וכו 'יש לנו ציוד סטנדרטי מקיף מגוון רחב של אביזרים כדי להתאים לדרישות הפרט.

חלק 2: תצורה מפורטת:

1. הרמת מנגנון
- חוט תיל מונוריל או להניף שרשרת כאופציה: מהירות הרמה: יחיד או כפול לפי הנדרש
- מהירות טרולי: יחיד או כפול או פחות לפי הצורך
- ביצועים גבוהים עם מחיר חסכוני ביותר

2-סוף קרונות
-גרגר מרותך תיבת סוג הקרון בסוף
- עיצוב מודולה
- כלוב סנאי מנוע כלוב או מנוע רך להתחיל כאופציה
- מהירות נסיעה: יחיד או כפול או פחות לפי הצורך

3-ראשי קורת
- קשיח מרותך תיבת או מקטע פלדה חלול חסון
- עיצוב מודולה
- עשוי מפלדה Q235 או Q345
- מעוצב סטיה 1/750 של span

4-Control
שליטה עצמאית עצמאית לנסוע לאורך מסלול C
- שליטה אלחוטית כאפשרות
- בקרת התא כאופציה

5-חלק חשמלי
ספק כוח מוליך (כאופציה)
לוחות הבקרה הם IP54 או IP44 תלוי בסביבה העבודה.
הרכיבים ממוקמים בדרך תחזוקה ידידותית, ואת הפריסה כולה מספקת הגנה טובה
כבלי Festoon מושעים על אוכפי כבלים, קבועים לעגלות הכבלים, רצים במסלול C מגולוון.
-Main חלק חשמלי המותג שניידר או סימנס

6-ציור
הגנה מפני קורוזיה באמצעות הסרת חלודה על ידי ירייה מכנית
השכבה הראשונה של אפוקסי ציפוי 30 מיקרון
שכבה שנייה של אפוקסי ציפוי 30 מיקרון
שכבה שלישית של ציפוי פוליאוריטן 40 מיקרון
- עובי ממוצע: כ -100 מיקרון
צבע: צהוב או כתום לפי הדרישות

7 - הגנה בטוחה
מתג הפעלה-כיבוי
הגנה על הגנה
הגנה על כדור הארץ
- נסיעה קרוס והגנה ארוכה
- הגנה על נסיעות
- הגנה מפני מנוע

חלק 3: סקיצה & נתונים טכניים

קיבולת (t)	span (m)	משקל כולל (G)	עומס גלגל מקסימלי (kN)	עומס גלגל מינימלי (kN)	H1	H2	H3	W	ב	C1	C2
1	7.5	1.67	8.9	3.9	490	910	550	2000	2500	796	1274
	8	1.72	9.1	4.0
	8.5	1.77	9.2	4.1
	9	1.81	9.4	4.3
	9.5	1.86	9.5	4.4
	10	1.91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10.0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2.43	11.1	5.8		955	595	2500	3000
	15	2.48	11.3	5.9
	15.5	2.53	11.4	6.0
	16	2.58	11.5	6.1
	16.5	2.63	11.7	6.3
	17	2.66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6.9
	18.5	2.96	12.5	7.1
	19	3.01	12.7	7.2
	19.5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3.43	13.7	8.2
	22.5	3.49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10.0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25	4.32	16.0	10.5
	25.5	4.39	16.2	10.6
	26	5.35	18.6	13.0	745	1010	900	4000	4500
	26.5	5.43	18.8	13.2
	27	5.52	19.0	13.5
	27.5	5.60	19.2	13.7
	28	5.68	19.4	13.9
	28.5	5.76	19.6	14.1
קיבולת (t)	span (m)	משקל כולל (G)	עומס גלגל מקסימלי (kN)	עומס גלגל מינימלי (kN)	H1	H2	H3	W	ב	C1	C2
2	7.5	1.79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1.84	14.0	4.2
	8.5	1.88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1.98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2.35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16.0	5.6
	14	2.50	16.1	5.8
	14.5	2.62	16.5	6.1	580	1140	700	2500	3000
	15	2.68	16.6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17.0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18.3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18.6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13.0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25	5.66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26.5	6.50	26.5	15.7
	27	6.60	26.7	16.0
	27.5	6.69	27.0	16.2
	28	6.79	27.2	16.4
	28.5	6.89	27.5	16.7
קיבולת (t)	span (m)	משקל כולל (G)	עומס גלגל מקסימלי (kN)	עומס גלגל מינימלי (kN)	H1	H2	H3	W	ב	C1	C2
3	7.5	1.93	18.9	4.2	530	1255	650	2000	2500	818.5	1291
	8	1.98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20.0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20.9	5.4
	12.5	2.53	21.1	5.6
	13	2.59	21.3	5.7
	13.5	2.64	21.5	5.9
	14	2.70	21.7	6.0
	14.5	3.02	22.5	6.8	660	1275	800	2500	3000
	15	3.08	22.7	6.9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16.5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3.84	24.7	8.8	745	1290	900
	18	3.91	24.9	9.0
	18.5	3.99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25.5	9.6
	20	4.92	27.5	11.5	820	1315	1100	3000	3500
	20.5	5.01	27.7	11.7
	21	5.09	28.0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5.36	28.7	12.6
	23	5.71	29.6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30.0	13.9
	24.5	5.99	30.3	14.2
	25	6.08	30.5	14.4
	25.5	6.17	30.8	14.6
	26	7.97	35.3	19.1	925	1660	1200	4000	4500
	26.5	8.09	35.6	19.4
	27	8.22	35.9	19.7
	27.5	8.34	36.2	20.0
	28	8.46	36.6	20.3
	28.5	8.59	36.9	20.7
קיבולת (t)	span (m)	משקל כולל (G)	עומס גלגל מקסימלי (kN)	עומס גלגל מינימלי (kN)	H1	H2	H3	W	ב	C1	C2
5	7.5	2.20	28.7	4.6	580	1460	720	2000	2500	841.5	1310
	8	2.27	29.0	4.7
	8.5	2.33	29.3	4.9
	9	2.40	29.7	5.0
	9.5	2.46	30.0	5.2
	10	2.53	30.2	5.3
	10.5	2.59	30.5	5.5
	11	2.66	30.8	5.6
	11.5	2.91	31.5	6.3	660		800
	12	2.98	31.8	6.4
	12.5	3.05	32.0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32.5	6.9
	14	3.27	32.8	7.1
	14.5	3.52	33.5	7.7	745	1540	900	2500	3000
	15	3.60	33.7	7.9
	15.5	3.68	33.9	8.1
	16	3.75	34.2	8.3
	16.5	3.83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4.41	35.9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4.59	36.5	10.4
	19	4.68	36.7	10.6
	19.5	4.76	37.0	10.8
	20	5.23	38.2	12.0	875	1545	1100	3000	3500
	20.5	5.33	Adsylon	12.2
	21	5.42	38.7	12.4
	21.5	5.51	38.9	12.7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7.08	42.9	16.6	925	1595	1200	3500	4000
	23.5	7.20	43.2	16.9
	24	7.32	43.6	17.2
	24.5	7.43	43.9	17.4
	25	7.55	44.2	17.7
	25.5	7.67	44.5	18.0
	26	9.01	47.9	21.4	1015	1670	1300	4000	4500
	26.5	9.16	48.3	21.7
	27	9.30	48.6	22.1
	27.5	9.44	49.0	22.5
	28	9.58	49.4	22.8
	28.5	9.72	49.7	23.2
קיבולת (t)	span (m)	משקל כולל (G)	עומס גלגל מקסימלי (kN)	עומס גלגל מינימלי (kN)	H1	H2	H3	W	ב	C1	C2
10	7.5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3.34	52.1	6.3
	8.5	3.43	52.9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3.67	54.8	7.0
	10.5	3.76	55.3	7.2
	11	3.84	55.8	7.3
	11.5	4.05	56.6	7.9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58.0	8.5
	13.5	4.40	58.4	8.7
	14	4.49	58.8	8.9
	14.5	4.80	59.8	9.6	875	1900	1100	2500	3000
	15	4.89	60.2	9.8
	15.5	4.98	60.6	10.1
	16	5.07	60.9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61.7	10.7
	17.5	5.53	62.5	11.4		1940	1140
	18	5.63	62.8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1
	19.5	5.92	63.9	12.3
	20	6.89	66.4	14.8	925	2000	1250	3000	3500
	20.5	7.01	66.8	15.0
	21	7.12	67.1	15.3
	21.5	7.24	67.5	15.6
	22	7.36	67.9	15.9
	22.5	7.48	68.2	16.2
	23	8.96	72	19.9	1100	1920	1350	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72.9	20.6
	24.5	9.41	73.3	21.0
	25	9.56	73.8	21.4
	25.5	9.71	74.2	21.7
	26	13.09	82.7	30.2	1200		1450	4000	4700
	26.5	13.29	83.3	30.7
	27	13.48	83.8	31.2
	27.5	13.67	84.3	31.6
	28	13.86	84.8	32.1
	28.5	14.05	85.4	32.6
קיבולת (t)	span (m)	משקל כולל (G)	עומס גלגל מקסימלי (kN)	עומס גלגל מינימלי (kN)	H1	H2	H3	W	ב	C1	C2
16	7.5	3.64	77.2	7.0	820	2480	1000	2000	2500	1293	1893
	8	3.74	78.3	7.2
	8.5	3.84	79.4	7.4
	9	3.94	80.4	7.6
	9.5	4.04	81.3	7.9
	10	4.14	82.1	8.1
	10.5	4.24	82.9	8.3
	11	4.34	83.6	8.5
	11.5	4.55	84.6	9.0	875	2525	1100
	12	4.66	85.2	9.3
	12.5	4.76	85.9	9.5
	13	4.87	86.5	9.8
	13.5	4.97	87.1	10.0
	14	5.08	87.6	10.3
	14.5	5.93	90.0	12.4	975		1200	2500	3000
	15	6.06	90.6	12.7
	15.5	6.18	91.1	13.0
	16	6.31	91.7	13.3
	16.5	6.43	92.2	13.6
	17	6.56	92.7	13.9
	17.5	7.19	94.5	15.5	1075		1300
	18	7.33	95.0	15.8
	18.5	7.47	95.5	16.1
	19	7.61	96.0	16.5
	19.5	7.75	96.5	16.8
	20	8.56	98.7	18.9	1130	2570	1400	3000	3500
	20.5	8.72	99.2	19.2
	21	8.87	99.7	19.6
	21.5	9.03	100.2	20.0
	22	9.18	100.8	20.4
	22.5	9.34	101.3	20.8
	23	12.41	109.0	28.4	1280		1550	3500	4000
	23.5	12.61	109.6	28.9
	24	12.81	110.2	29.4
	24.5	13.02	110.9	30.0
	25	13.22	111.5	30.5
	25.5	13.43	112.0	31.0
	26	14.34	114.4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115.0	33.8
	27	14.77	115.6	34.3
	27.5	14.98	116.3	34.8
	28	15.20	116.9	35.4
	28.5	15.42	117.5	35.9
קיבולת (t)	span (m)	משקל כולל (G)	עומס גלגל מקסימלי (kN)	עומס גלגל מינימלי (kN)	H1	H2	H3	W	ב	C1	C2
20	7.5	5.45	97.9	10.2	900	2450	1050	2000	2700	1394	1933
	8	5.58	99.5	10.5
	8.5	5.70	101.0	10.7
	9	5.83	102.3	11.0
	9.5	5.96	103.5	11.3
	10	6.09	104.6	11.6
	10.5	6.22	105.7	11.8
	11	6.35	106.6	12.1
	11.5	6.99	108.8	13.7	970	2480	1150
	12	7.15	109.8	14.0
	12.5	7.30	110.7	14.4
	13	7.45	111.5	14.7
	13.5	7.60	112.3	15.1
	14	7.76	113.1	15.5
	14.5	8.67	115.8	17.7	1050	2530	1280	2500	3200
	15	8.85	116.6	18.1
	15.5	9.02	117.3	18.6
	16	9.20	118.1	19.0
	16.5	9.37	118.8	19.4
	17	9.55	119.5	19.8
	17.5	10.50	122.2	22.2	1130	2560	1390
	18	10.70	122.9	22.7
	18.5	10.89	123.6	23.1
	19	11.09	124.3	23.6
	19.5	11.28	125.0	24.1
	20	12.02	127.0	25.9	1200	2600	1500	3000	3700
	20.5	12.23	127.7	ח youפרד
	21	12.44	128.4	26.9
	21.5	12.64	129.1	27.4
	22	12.85	129.8	27.9
	22.5	12.96	130.5	28.5
	23	13.88	132.7	30.5	1300		1600	3500	4200
	23.5	14.10	133.4	31.0
	24	14.31	134.0	31.6
	24.5	14.52	134.78	32.1
	25	14.74	135.4	32.6
	25.5	14.96	135.6	33.1
